Как снять передний бампер на тойота королла 150 8212 рассматриваем развернуто

Как снять передний бампер на тойота королла 150 — рассматриваем развернуто

Бампер автомобиля снимается по различным причинам, иногда человеку необходимо просто провести косметический ремонт, иногда установить защиту на радиатор, а иногда просто надо. Ниже приведены последовательные инструкции снятия бамперов (заднего и переднего) на примере распространённой сегодня машины Тойоты Короллы.

Процесс снятия бампера на Тойота Королла E150

Техническая схема креплений переднего буфера.

Демонтаж переднего буфера с Тойота Королла Е150 проводится достаточно просто.

Для совершения процесса потребуется минимальный набор инструментария, а именно: плоская и крестообразная отвёртка, а также головка на 10 с трещоткой.

Точный алгоритм

Когда все необходимо собрано, можно приступить непосредственно к демонтажу переднего защитного декоративного элемента:

1. Устанавливаем автомобиль на ровную поверхность, для удобства выполнения работы.
2. Для начала необходимо демонтировать элементы, которые мешают демонтажу буфера. Такой деталью является – решётка радиатора. Чтобы снять запчасть требуется открутить три винта крепления.

Открываем капот. Находим болты крепления решетки радиатора…

…и тот, что за решеткой радиатора.

Откручиваем центральный болт крепления бампера.

…и откручиваем винт крепления.

Месторасположение нижнего болта крепления бампера.

Расположение нижнего винта крепления бампера на кромке.

Передняя часть автомобиля без переднего буфера.

Передний бампер

-под капотом выкручиваем винты и вытаскиваем клипсы (закручены и вставлены сверху вниз) и снимаем решетку радиатора

-под решеткой вытаскиваем клипсы (вставлены сверху вниз)

-по периметру нижней части выкручиваем винты и вытаскиваем пистоны (закручены и вставлены снизу вверх), которые крепят бампер к защите

-выворачиваем колеса в левую или правую сторону в зависимости от того, какую сторону будем разбирать первой

-в колесных арках вытаскиваем клипсы и выворачиваем винты

-с помощником освобождаем углы из защелок в крыльях и снимаем бампер с направляющих на себя

-снимаем разъем с противотуманных фар (если есть)

-снимаем разъем с парктоника (если есть)

-если есть омыватели фар, разъединяем шланги (чтобы жидкость не вытекала на землю, следует подготовить специальную емкость)

Каталожный номер

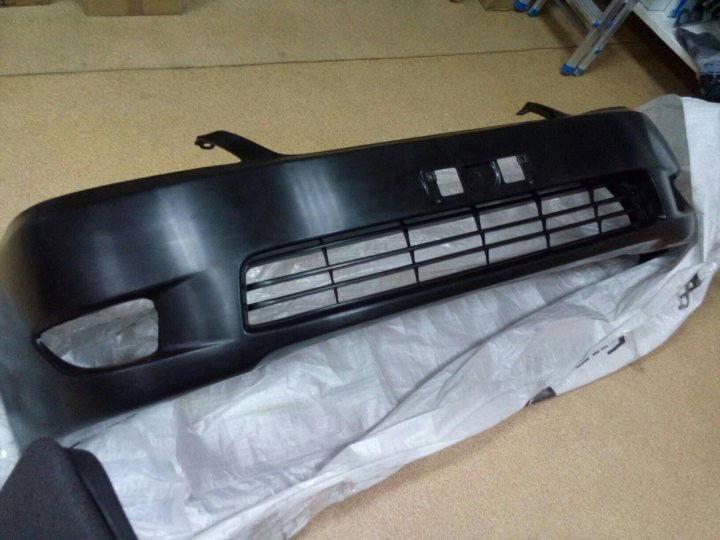

Оригинальный не крашенный бампер артикул 52119-1F370 .

52119-1F370 – оригинальный каталожный номер переднего буфера для Тойота Королла Е150.

Средняя стоимость изделия составляет 12 000 рублей.

С разборки

Обычно автомобилисты при полном разрушении детали не покупают новую, а стараются найти подержанную, в хорошем состоянии, а затем перекрашивают её в цвет старой. Средняя стоимость поддержанного буфера – 6000-7000 рублей.

Причины демонтажа

Причины, при которых снимается передний бампер на Тойота Королла достаточно типичные и распространённые. Зачастую, это делается для ремонта или установки дополнительного оборудования.

Рассмотрим, основные причины, по которым потребуется снять передний буфер автомобиля:

• Повреждение автомобильной детали. В данном случае, обычно причиной становится банальное ДТП, при котором буфер повреждается или разрушается. Сюда же можно отнести и демонтаж с целью покраски или восстановления.
• Демонтаж переднего буфера с целью ремонта или замены деталей, которые располагаются под ними.
• Установка дополнительного оборудования потребует также демонтажа бампера. В данном случае, имеется в виду, установка противотуманных или дополнительных фар освещения или других деталей. Также, к данной категории можно отнести смену бампера на тюнинг версию.

Задний бампер

-открываем крышку багажника и выкручиваем в проеме по одному винту с каждой стороны

-в колесных арках выкручиваем винты и вытаскиваем пистоны, которые крепят подкрылки

-за подкрылками выкручиваем по одному винту с каждой стороны (закручены снизу вверх)

-по периметру в нижней части выкручиваем винты и вытаскиваем пистоны (закручены и вставлены снизу вверх)

-с помощником освобождаем бампер из защелок в крыльях и под задними фонарями

— стаскиваем с направляющих на себя

-снимаем разъем с парктроника (если есть)

Вывод

Снять передний буфер с Тойота Королла Е150 – достаточно просто и для этого не обязательно обращаться в автосервис. Так, для демонтажа потребуется минимальный набор инструментария, а также навыков.

The following two tabs change content below.

Автолюбитель со стажем. Имею автомобильное образование, а именно: механик по ремонту двигателей. В начале карьеры была ВАЗ-2107, потом, БМВ 5-серии, Тойота Супра и праворульный МАРК-2. Сейчас в семье 2 автомобиля: Пежо 407 и Додж Челленджер 2016. Каждый автомобиль изучаю от «А» до «Я». Имею богатый опыт и стараюсь каждый ремонтировать своими руками.

Источник



Как снять передний и задний бампер на Тойота Королла 120 и 150

Чтобы демонтировать бампер Тойота Королла, необходимо:

• Открыть капот автомобиля.
• Следующий шаг – это снятие решетки радиатора, для этого нужно вывернуть болты с резиновым кожухом, а также еще один крепежный элемент, который держит радиаторную решетку.

• Решетку нужно потянуть на себя и отомкнуть держащие ее защелки.
• Бампер Toyota Corolla держится на специальной клипсе, расположенной по центру. Она держит обвес автомобиля.

Для того чтобы ее отомкнуть, необходимо немного вывернуть пластиковый крепеж отверткой (полностью откручивать не стоит), а дальше можно просто потянуть вверх.

• Следующим шагом станет демонтаж еще двух крепежей, они располагаются под защитой из пластика, над передними колесами. Для удобства осуществления процесса лучше воспользоваться ключом с головкой.
• Внизу с каждой из сторон находятся саморезы, их также следует открутить.
• Под передним обвесом расположена металлическая балка.

К ней крепится деталь с помощью пластиковых креплений. Для того чтобы их снимать, понадобится плоская отвертка, с помощью которой можно подцепить крепежный элемент, слегка его вытянуть и потянуть вниз.

• Завершающим шагом в демонтаже бампера Тойота Королла является снятие детали с автомобиля. За обвес нужно потянуть вниз и постепенно снимать, начиная с правой фары.

Необходимо добавить, что установка переднего бампера осуществляется в обратном порядке.

Бампера на Е150: основные отличия дорейстала от рестайлинг-версии

Конструкция Тойоты Короллы подвергалась массе модернизаций, что коснулось и переднего бампера. Основными отличиями оригинальных моделей дорестайлинга от рестайла на Е150 являются:

1. Форм-фактор – рестайлинг версия характеризуется улучшенной обтекаемостью, что позволило улучшить аэродинамические характеристики автомобиля. Данная инновация повышает прижимную силу и способствует разрежению встречных воздушных масс, благодаря чему улучшилась управляемость транспортного средства при достижении крейсерской скорости;
2. Расположение ПТФ – противотуманные фары на рестайлинг версии ближе сведены друг к другу, в результате чего обеспечивается более качественное освещения: световой луч имеет выраженную направленность, благодаря чему предупреждается возможность ослепления встречных транспортных потоков;
3. Усиленные крепления – фиксирующие опоры обеспечивают большую прочность, что позволило увеличить эксплуатационный ресурс комплектующих: крепления дорестайлинг версии быстро изнашиваются из-за большой вибронагруженности;
4. Энергопоглощающая основа – конструкция усиливающей балки характеризуется большей амортизацией, что позволяет выдерживать повышенное давление при лобовом столкновении.

Заводской тюнинг переднего бампера для Е150 имеет сугубо технологичный характер, который позволил увеличить управляемость и маневренность транспортного средства. Визуальные изменения доработанного бампера практически не влияют на экстерьер автомобиля – для стайлинга дизайнерского решения автомобиля придется устанавливать версии не заводской комплектации.

Несмотря на конструкционные особенности, рестайлинг и дорестайлинг модели переднего бампера для Е159 является взаимозаменяемыми и могут устанавливаться на автомобили своей генерации, независимо от года выпуска. Совместимость позволила увеличить ремпригодность транспортного средства, а также снизить стоимость оригинальных комплектующих.

Какой бампер выбрать – стоит ли покупать подержанные комплектующие?

Популярным методом экономии является приобретение комплектующих со вторичного рынка. Подержанные детали классифицируют на:

• Изделия с разборки – в эту группы входят бампера, снятые с автомобиля при его утилизации. Приобретение деталей с разборки является лотереей, так как существует шанс купить комплектующие с автомобиля после ДТП или хранимого под открытым небом;
• Реплики – «китайские» подделки оригинальных комплектующих, реализуемые по стоимости в пару раз ниже оригинальных деталей. Установка реплики на автомобиль восстанавливает эстетический вид машины, однако не гарантирует защищенность во время столкновения;
• Аналоги – комплектующие, имеющие гарантию качества, однако выпускаемые сторонними компаниями. Стоимость аналогов несколько ниже оригинальных бамперов, что объясняется отсутствием переплаты за бред и налоговую пошлину – качество деталей схожее с заводским.

Обратите внимание! В случае приобретения поддержанной детали стоит поинтересоваться историей автомобиля – не стоит покупать комплектующие с машины после ДТП, так как детали могут иметь скрытые повреждения.

Бампер, переживший аварию, теряет прочность и эксплуатационный ресурс, даже если удар был в бок или зад автомобиля, в результате чего снижается энергопоглощающие свойства и степень защищенности.

Причины замены

Причины почему нужно менять бампер Тoyota Сorolla являются очень распространенными и вполне типичными.

Он представляет собой деталь автомобиля, который в первую очередь страдает от несчастного случая. И даже если удар не был сильным, повреждение может быть необратимым.

Наиболее распространенные причины замены:

• Природный износ вследствие воздействия различных факторов окружающей среды.
• Падение тяжелых предметов.
• Наезд на бордюр или неудачная парковка.
• Дорожные происшествия.

Передний

Для снятия и замены переднего бампера понадобится минимальный набор инструментов:

• Плоская и крестообразная отвёртка.
• 10-битная головка с храповым механизмом.

1. Для удобства работы необходимо установить машину на плоскую поверхность.
2. Решётка радиатора представляет собой деталь, которая препятствует демонтажу элементов, поэтому ее необходимо удалить первой. В первую очередь отвинтите три крепежных шурупа. Открыв капот, отвинтите левый, правый болты, и тот, что находится позади радиаторной решетки.
3. Следующим шагом откручиваем буферные крепления
4. Прежде всего — центральный болт крепления.
5. Затем позади брызговиков левые и правые болты.
6. Откручиваем и сдвигаем передний подкрылок.
7. Видим крепёжные винты, удерживающие буфер. Отвинчиваем их.
8. Теперь раскручиваем по одному болту слева и справа на нижнем краю бампера
9. Тянем на себя и снимаем его.

Как снять передний бампер на Тойота Королла 120

Откидываем коврик. Снимаем центральную решётку радиатора.

Тянем на себя и выводим из нижних зацепов. Приступаем к креплениям переднего бампера; Под решёткой располагается клипса, которая фиксирует бампер по центру. Немного откручиваем пластиковый болт, поддеваем плоской отвёрткой и выкручиваем.

Болт полностью выкручивать не нужно, немного открутили и тянем вверх. Пластиковая клипса.

Далее нужно открутить по 1 болту под пластиковой защитой над передними колёсами. Бес ключа с трещоткой никак. Располагается над пластиковой защитой. Выглядит. Откручиваем ключом с трещоткой на Открутить с каждой стороны.

Передний бампер и крепления бампера на Corolla ZZE120

Далее внизу бампера открутить по 1 саморезу с каждой стороны переднего бампера. Располагается. Сразу под бампером. Откручивать ключом с трещоткой на Дальше лезем под передний бампер. Для начала автомобиль необходимо загнать на ровную площадку и приподнять предок. В случае подъемом домкратом рекомендуется подложить упор на лонжероны двигателя, дабы снизить нагрузку на раму автомобиля и предотвратить бампер передний на тойота королла 120 комплектующих; Далее демонтируем противотуманные фары и снимаем решетку радиатора.

Для этого необходимо открутить 3 фиксирующих винта по периметру решетки, а также бампер передний на тойота королла 120 проводку от птф фар и выкрутить по 1 саморезу снизу фар; Затем приступаем к демонтажу бампера: Извлекать бампер рекомендуется вдвоем с напарником, дабы предотвратить повреждение лакокрасочного покрытия кузова. Это важно знать!

Перед демонтажем и установкой комплектующих кузов автомобиля по периметру рекомендуется проклеить молярной лентой или изолентой, что обезопасит от случайных царапин. Также желательно проклеить наконечник шлицевой отвертки скотчем перед отщелкиванием пластиковых пистонов, что также снизит риск повреждения защелок.

Процедура установки нового бампера осуществляется по данной инструкции в обратной последовательности.

В случае замены детали после легкого повреждения или коррозии можно оставить старую усиливающую балку, а при восстановлении автомобиля после крупного ДТП комплектующие придется вырезать болгаркой.

Что нужно знать при замене бампера собственноручно?

Несмотря на простоту алгоритма замены, существует несколько правил, которые позволят качественно и беззатратно установить новую деталь. Дабы установка комплектующих не усугубила ремонт, рекомендуется:

• Перед заменой детали желательно прикупить пластиковых пистонов – фиксирующие защелки легко ломаются, что снижает надежность крепления комплектующих. Чтобы предотвратить повреждение пистонов, рекомендуется отщелкивать защелки шлицевой отверткой, предварительно обмотав наконечник изолентой;
• Также во время монтажных работ желательно установить усиливающую балку на раму кузова, которая повысит энергопоглощающие свойства бампера и снизит объем повреждений автомобиля при столкновении;
• Проклеить бампер по периметру скотчем, изолентой или молярной лентой – данный шаг предотвратит случайное повреждение лакокрасочного покрытия бампера и капота автомобиля, а также снизит риск пробития решетки радиатора.

Следование этим правилам поможет быстро завершить ремонт и подготовить автомобиль к эксплуатации. Установка переднего бампера своими руками придаст уверенности в безопасности автомобиля и позволит сэкономить на сервисном обслуживании – стоимость монтажа на СТО достигает половину от цены на новые комплектующие.

Подкрылки для Toyota Corolla E150: обзор аналогов и оригинальных моделей

Подкрылки представляют собой защитные кожухи, которые устанавливаются в верхнюю часть крыла, предотвращая коррозию кузова – установка подкрылков рекомендуема даже при наличии антикоррозийной обработки и полной оцинковки кузова.

Выбирать подкрылки на Toyota Corolla E150 рекомендуется строго по VIN-номеру транспортного средства, предварительно проверив артикулы деталей на совместимость на официальном сайте производителя. В случае приобретения неподходящей модели комплектующих в конструкции останутся зазоры, через которые будет попадать влага внутрь кузова.

Как снять передний и задний бампер Toyota Corolla (2006-2013)

По краю, внизу, расположено шесть саморезов, которые необходимо открутить. Теперь необходимо перебазироваться наверх к переднему колесу.

Москва мытищи королев пушкино. Для удобства осуществления процесса лучше воспользоваться ключом с головкой. Внизу с каждой из сторон находятся саморезы, их также следует открутить. Под передним обвесом расположена металлическая балка.

В процессе использования собственной Daewoo Nexia переделанная модель столкнулся с неувязкой протекания бачка омывателя ветрового стекла. При постоянном пополнении и редчайшем использовании, жидкость из омывателя исчезала очень неприметно на щитке устройств то и дело зажигалась контрольная лампочка.

Утечку воды снять задний бампер тойота королла бачка надо было найти и убрать. Эта статья поможет Для вас осознать, как работает автоматическая коробка, и что дел Можно ли снимать аккумулятор с mercedes вито Vito Bus 2.

Ручник Mercedes Вито,подмена колодок,троса,регулировка. Подскажите, пожалуйста, реально ли поменять аккумулятор самому? Сам много раз менял на различных машинах, но не Мерседесе. В руководстве написано,что можно снять задний бампер тойота королла АКБ,если ставишь авто на срок более 4 м К ней крепится деталь с помощью пластиковых креплений.

Снятие заднего обвеса

Также возникают ситуации, когда нужно осуществить замену заднего бампера. В глобальной сети интернет можно найти множество видео, рассказывающих о том, как снять бампер. Для того чтобы произвести демонтаж заднего обвеса, на автомобилях Тойота Королла кузов Е120, АЕ101, Е150 и Филдер, нужно осуществить следующий ряд действий:

• Открыть багажник.
• Откинуть вперед коврик, находящийся на дне багажного отделения.
• Демонтировать брызговик в сборе со щитком подкрылка.

• Слегка сместить обшивку и демонтировать крепление обвеса от подкрылка
• С каждой стороны снизу необходимо отверткой отомкнуть крепежи.
• После этих действий можно начинать демонтаж крепежных элементов, расположенных по центру.
• После стоит открутить винты, которые обеспечивают соединение багажника и обвеса (их два, и они находятся с внешней стороны).
• Теперь обвес можно слегка оттянуть от кузова автомобиля. Оттягивается около крыльев авто, с каждой стороны.
• Также за подкрылками стоит потянуть за края бампера, и он отвиснет. Останется лишь аккуратно отомкнуть кронштейны и снять деталь.

Похожие записи

Целесообразно оставить одну пуклю по центру, чтобы пока Вы будете раскручивать все остальное, бампер не двигался. Далее нужно обеспечить доступ под автомобиль. По краю, внизу, расположено шесть саморезов, которые необходимо открутить.

Бампер выскочит с передних зацепов. Они ровно под фарой. Итого получаем следующую картину.

Так же смотрим видео. Инструкция по замене бачка на американской королке.

Как раз показано как снять бампер. Средняя стоимость поддержанного буфера — рублей.

Причины демонтажа Причины, при которых снимается передний бампер на Тойота Королла достаточно типичные и распространённые. Зачастую, это делается для ремонта или установки дополнительного оборудования.

Как снять-установить задний бампер. Toyota Corolla X (E140, E150) Рестайлинг.

Рассмотрим, основные причины, по которым потребуется снять передний буфер автомобиля:

Выбор

Важно знать что в магазинах представлен широкий выбор задних и передних бамперов для Тайоты Короллы от разных производителей, годов и т.д. Чаще всего встречаются бампера от компании OEM, которая производит исключительно оригинальную продукцию. Из неоригинальных производителей популярен TYG.

Рассмотрим некоторые из них:

От производителя OEM (оригинальная продукция):

• Задний на седан Е150 2006 года: артикул запчасти — FD-36451, оригинальный номер — 5215912934;
• Задний на Е120 от 2010 года: артикул запчасти — FD-36450, оригинальный номер — 5215912941;
• Передний для Е150 от 2006 года: артикул — FD-36395, ориг.номер — 5211912942
• Передний с отверстиями под омыватель фар 2010 года Е120: артикул — FD-36397, оригинальный номер — 5211912962

От производителя неоригинальной продукции (TYG):

• Задний 2002-2004 года для Е120: артикул — FD-71845, номер: 521591A920;
• Передний Е120 2005 года: артикул — FD-71852, ориг.номер — 5211912935;
• Передний Е150: артикул запчасти — FD-77891, ор.номер — 5211912946;
• Задний Е150: артикул запчасти — FD-52501, ор.номер — 5215912941.

В разных магазинах цены варьируются от 2000-20000 рублей. Средняя стоимость оригинальных бамперов составляет 13000 рублей.

Комплектующие для установки круиз-контроля на Toyota Corolla E150

Если задуматься о покупке оригинальных запчастей для реализации круиза, то желание как-то сразу пропадает и нога вроде уже не затекает и не болит

Источник

Как правильно поменять бампер Toyota Corolla? Советы и рекомендации практиков

Как правильно поменять бампер Toyota Corolla? Советы и рекомендации практиков

Toyota Corolla известна для всех автолюбителей своей надежностью, технологичностью и рядом других преимуществ..

Но к сожалению, наряду с достоинствами, Corolla 120, как и 150 кузов, имеет и недостатки, одним из них является быстрый износ бамперов разного типа, с отличающимися креплениями.

Бампера на Е150: основные отличия дорейстала от рестайлинг-версии

Конструкция Тойоты Короллы подвергалась массе модернизаций, что коснулось и переднего бампера. Основными отличиями оригинальных моделей дорестайлинга от рестайла на Е150 являются:

1. Форм-фактор – рестайлинг версия характеризуется улучшенной обтекаемостью, что позволило улучшить аэродинамические характеристики автомобиля. Данная инновация повышает прижимную силу и способствует разрежению встречных воздушных масс, благодаря чему улучшилась управляемость транспортного средства при достижении крейсерской скорости;
2. Расположение ПТФ – противотуманные фары на рестайлинг версии ближе сведены друг к другу, в результате чего обеспечивается более качественное освещения: световой луч имеет выраженную направленность, благодаря чему предупреждается возможность ослепления встречных транспортных потоков;
3. Усиленные крепления – фиксирующие опоры обеспечивают большую прочность, что позволило увеличить эксплуатационный ресурс комплектующих: крепления дорестайлинг версии быстро изнашиваются из-за большой вибронагруженности;
4. Энергопоглощающая основа – конструкция усиливающей балки характеризуется большей амортизацией, что позволяет выдерживать повышенное давление при лобовом столкновении.

Заводской тюнинг переднего бампера для Е150 имеет сугубо технологичный характер, который позволил увеличить управляемость и маневренность транспортного средства. Визуальные изменения доработанного бампера практически не влияют на экстерьер автомобиля – для стайлинга дизайнерского решения автомобиля придется устанавливать версии не заводской комплектации.

Несмотря на конструкционные особенности, рестайлинг и дорестайлинг модели переднего бампера для Е159 является взаимозаменяемыми и могут устанавливаться на автомобили своей генерации, независимо от года выпуска. Совместимость позволила увеличить ремпригодность транспортного средства, а также снизить стоимость оригинальных комплектующих.

Как снять передний и задний бампер Toyota Corolla (2006-2013)

По краю, внизу, расположено шесть саморезов, которые необходимо открутить. Теперь необходимо перебазироваться наверх к переднему колесу.

Москва мытищи королев пушкино. Для удобства осуществления процесса лучше воспользоваться ключом с головкой. Внизу с каждой из сторон находятся саморезы, их также следует открутить. Под передним обвесом расположена металлическая балка.

В процессе использования собственной Daewoo Nexia переделанная модель столкнулся с неувязкой протекания бачка омывателя ветрового стекла. При постоянном пополнении и редчайшем использовании, жидкость из омывателя исчезала очень неприметно на щитке устройств то и дело зажигалась контрольная лампочка.

Утечку воды снять задний бампер тойота королла бачка надо было найти и убрать. Эта статья поможет Для вас осознать, как работает автоматическая коробка, и что дел Можно ли снимать аккумулятор с mercedes вито Vito Bus 2.

Ручник Mercedes Вито,подмена колодок,троса,регулировка. Подскажите, пожалуйста, реально ли поменять аккумулятор самому? Сам много раз менял на различных машинах, но не Мерседесе. В руководстве написано,что можно снять задний бампер тойота королла АКБ,если ставишь авто на срок более 4 м К ней крепится деталь с помощью пластиковых креплений.

Для того чтобы их снимать, понадобится плоская отвертка, с помощью которой можно подцепить крепежный элемент, слегка его вытянуть и потянуть. Как снять-установить задний бампер. Всё о кузовном ремонте!

Снять Задний Бампер Тойота Королла 150

Любых автомобилей, обучающие материалы. Свой бизнес, тюнинг, бесплатные уроки. Как снять задний бампер на рено логан: Катушка зажигания тойота королла и

Процесс снятия бампера на Тойота Королла E150

Техническая схема креплений переднего буфера.

Демонтаж переднего буфера с Тойота Королла Е150 проводится достаточно просто.

Для совершения процесса потребуется минимальный набор инструментария, а именно: плоская и крестообразная отвёртка, а также головка на 10 с трещоткой.

Точный алгоритм

Когда все необходимо собрано, можно приступить непосредственно к демонтажу переднего защитного декоративного элемента:

1. Устанавливаем автомобиль на ровную поверхность, для удобства выполнения работы.
2. Для начала необходимо демонтировать элементы, которые мешают демонтажу буфера. Такой деталью является – решётка радиатора. Чтобы снять запчасть требуется открутить три винта крепления.

Откручиваем центральный болт крепления бампера.

Передняя часть автомобиля без переднего буфера.

Как снять передний бампер на Тойота Королла 120

Откидываем коврик. Снимаем центральную решётку радиатора.

Тянем на себя и выводим из нижних зацепов. Приступаем к креплениям переднего бампера; Под решёткой располагается клипса, которая фиксирует бампер по центру. Немного откручиваем пластиковый болт, поддеваем плоской отвёрткой и выкручиваем.

Болт полностью выкручивать не нужно, немного открутили и тянем вверх. Пластиковая клипса.

Далее нужно открутить по 1 болту под пластиковой защитой над передними колёсами. Бес ключа с трещоткой никак. Располагается над пластиковой защитой. Выглядит. Откручиваем ключом с трещоткой на Открутить с каждой стороны.

Передний бампер и крепления бампера на Corolla ZZE120

Далее внизу бампера открутить по 1 саморезу с каждой стороны переднего бампера. Располагается. Сразу под бампером. Откручивать ключом с трещоткой на Дальше лезем под передний бампер. Для начала автомобиль необходимо загнать на ровную площадку и приподнять предок. В случае подъемом домкратом рекомендуется подложить упор на лонжероны двигателя, дабы снизить нагрузку на раму автомобиля и предотвратить бампер передний на тойота королла 120 комплектующих; Далее демонтируем противотуманные фары и снимаем решетку радиатора.

Для этого необходимо открутить 3 фиксирующих винта по периметру решетки, а также бампер передний на тойота королла 120 проводку от птф фар и выкрутить по 1 саморезу снизу фар; Затем приступаем к демонтажу бампера: Извлекать бампер рекомендуется вдвоем с напарником, дабы предотвратить повреждение лакокрасочного покрытия кузова. Это важно знать!

Перед демонтажем и установкой комплектующих кузов автомобиля по периметру рекомендуется проклеить молярной лентой или изолентой, что обезопасит от случайных царапин. Также желательно проклеить наконечник шлицевой отвертки скотчем перед отщелкиванием пластиковых пистонов, что также снизит риск повреждения защелок.

Процедура установки нового бампера осуществляется по данной инструкции в обратной последовательности.

В случае замены детали после легкого повреждения или коррозии можно оставить старую усиливающую балку, а при восстановлении автомобиля после крупного ДТП комплектующие придется вырезать болгаркой.

Страница 228

Целесообразно оставить одну пуклю по центру, чтобы пока Вы будете раскручивать все остальное, бампер не двигался. Далее нужно обеспечить доступ под автомобиль.

Как снять-установить задний бампер. Toyota Corolla X (E140, E150) Рестайлинг.

По краю, внизу, расположено шесть саморезов, которые необходимо открутить. Теперь необходимо перебазироваться наверх к переднему колесу.

Задний бампер

Здесь на расстоянии порядка сантиметров от нижнего края крыла расположена клипса, которую нужно отщёлкнуть при помощи отвертки. С другой стороны Тойоты проделываем то же самое. Теперь передний элемент обвеса освободился. Достаем оставленную по центру пуклю и бампер должен немного податься вперед под собственным весом.

Снятие начинаем от крыла Тойоты.

Здесь расположено порядка четырех защелок. Приложив усилие к краю около крыла, пытаемся его снять.

При снятии переднего бампера Короллы, нужно тянуть на себя. Проделав эту операцию с каждой стороны, передний обвес освободится. Снятие заднего бампера автомобиля Toyota Corolla Снять задний бампер не сильно тяжело, но есть свои нюансы. Итак, для того, чтобы снять задний обвес, необходимо проделать следующие манипуляции: Сзади Короллы снимаем брызговик с щитком подкрылка задних колес.

Немного отодвигаем боковую обшивку и снимаем крепление бампера к подкрылку. С каждого бока внизу снимаем пукли нижнего бокового крепления обвеса отверткой.

5 пользователя(ей) сказали cпасибо:

Достаем оставленную по центру пуклю и бампер должен немного податься вперед под собственным весом. Снятие начинаем от крыла Тойоты. Здесь расположено порядка четырех защелок. Приложив усилие к краю около крыла, пытаемся его снять.

При снятии переднего бампера Короллы, нужно тянуть на себя. Проделав эту операцию с каждой стороны, передний обвес освободится.

Снятие заднего бампера автомобиля Toyota Corolla Снять задний бампер не сильно тяжело, но есть свои нюансы. Итак, для того, чтобы снять задний обвес, необходимо проделать следующие манипуляции: Сзади Короллы снимаем брызговик с щитком подкрылка задних колес. Немного отодвигаем боковую обшивку и снимаем крепление бампера к подкрылку. С каждого бока внизу снимаем пукли нижнего бокового крепления обвеса отверткой.

Далее, снизу автомобиля снимаем крепежи центрального крепления. Теперь переходим на наружную сторону автомобиля.

Снаружи откручиваем по два винта, которые соединяют багажник с бампером.

Передний бампер

Перед началом изучите передний бампер. Начнем снятие с Камри V40 и V50.

Для начала необходимо снять номерной знак.

Закрепленные зажимами накладки убираются следующими.

Накладка от противотуманных фар убирается следующей.

Начинаем снятие верха, крепление к кузову на болты, откручиваем их и извлекаем пистон между ними. Всё, верх снят.

Затем удаляются пистоны с боков. Найти их можно снаружи, рядом с центром арки колес, а так же сверху сбоку. Для их отсоединения надавливаем на них и поддеваем отверткой. После, пистоны прокручиваются на 90 градусов. Ножки легко выходят без каких либо затруднений, через отверстия в кузове.

После пистонов, займемся нижним креплением. Прикреплено оно так же на болты. Откручивание болтов должно проходить аккуратно, во избежание повреждений. Желательно использовать специальный ключ. Два болта находятся сбоку фар, все остальные по нижней части.

Помимо болтов, так же присутствуют зажимы, перед снятием не забудьте их отсоединить, так же не забываем про противотуманные фары.

На этом процесс окончен. В итоге мы получаем вот такой автомобиль.

Советуем вам посмотреть видео о том как снять бампер на Камри 40, довольно хороший и наглядный пример, можно во всем разобраться.

После, так же может потребоваться снятие усилителя, для снятия вам потребуется:

1. Снимаем пистоны и откручиваем болты
2. Сверху находится амортизатор, прикреплен на болтах. Снимаем его.

А затем снимаем усилитель – это будет последняя деталь, относящаяся к переднему бамперу.

Процесс ремонта очень затруднителен и самое сложное, пожалуй, запомнить последовательность всех действий. Советуем использовать тары под болты и пистоны. Когда начнете сбор, идете аналогично по списку, но в ином порядке. Разберемся, как снять задний бампер на Камри 40, это происходит немного легче, чем снятие переднего.

Передний

Многочисленные видео, в которых рассказывается, как снять передний бампер на Прадо 150, раскрывают и цели демонтажа детали. В дрифтовых авто ее удаляют, обеспечивая двигателю лучшее охлаждение. Некоторые, в противоположность, делают перед более массивным, чтобы на высокой скорости авто не отрывало от земли.

Prado нельзя назвать тем автомобилем, который будет летать по трассам, нуждаясь в дополнительном утяжелении или охлаждении двигателя. «Родной» передний бампер убирают в основном из-за того, что он не соответствует представлениям владельца об идеальном экстерьере внедорожника.

Тюнинг «морды» ТЛК заключается чаще всего в установке кенгурятника или защиты подвески, замене радиаторной решетки, дефлектора.

Чтобы снять бампер спереди нужно:

1. Открутить переднюю часть подкрылков.
2. Выкрутить саморезы, удерживающие верхнюю часть, из пластиковой накладки.
3. Выкрутить саморезы из-под низа.
4. Отсоединить провода противотуманных фар.
5. Отсоединить магистраль омывателей, слив жидкость.
6. Выкрутить шурупы, расположенные под арками, ближе к передней части авто.
7. Отщелкнуть (защелки находятся под фарами).

Демонтаж переднего бампера проходит гораздо легче, чем заднего. С ним можно справиться и без посторонней помощи.

Источник

Как правильно поменять бампер Toyota Corolla? Советы и рекомендации практиков

Toyota Corolla известна для всех автолюбителей своей надежностью, технологичностью и рядом других преимуществ..

Но к сожалению, наряду с достоинствами, Corolla 120, как и 150 кузов, имеет и недостатки, одним из них является быстрый износ бамперов разного типа, с отличающимися креплениями.

Виды бамперов Toyota corolla

1. В ноябре 2000 года в Японии было представлено девятое поколение машин — Тойота Королла Е120. По сравнению с выпуска Е11,кузов автомобиля стал острее, изменились особенности крепления, Тайота стала намного технологичней. В 2002 году Corollа удлинилась, при этом сохранив свои старые панели кузова и интерьер. Модель была изготовлена в трех видах: седан, хэтчбек и универсал для разных рынков с некоторыми изменениями, которые влияли не только внешний вид, но и на размеры. Поколение Corolla Е120 и на сегодняшний день является одним из самых востребованных, которые когда-либо выпускались Toyota.
2. Защитный элемент Е150, был представлен в 2006 году на японском рынке. Японские версии Е150 основаны на аналогичной платформе, что и Е120. Также, как и для девятого поколения, в нем существуют варианты седана, хэтчбэка и универсала. Японские автомобили с этими кузовами были уменьшены, по сравнению с автомобилями, предназначенных для всего мира. Это было сделано для удовлетворения требований японского законодательства. Во всех других частях мира были представлены широкие варианты кузова Е150.

Причины замены

Причины почему нужно менять бампер Тoyota Сorolla являются очень распространенными и вполне типичными.

Он представляет собой деталь автомобиля, который в первую очередь страдает от несчастного случая. И даже если удар не был сильным, повреждение может быть необратимым.

Наиболее распространенные причины замены:

• Природный износ вследствие воздействия различных факторов окружающей среды.
• Падение тяжелых предметов.
• Наезд на бордюр или неудачная парковка.
• Дорожные происшествия.

Передний

Для снятия и замены переднего бампера понадобится минимальный набор инструментов:

• Плоская и крестообразная отвёртка.
• 10-битная головка с храповым механизмом.

1. Для удобства работы необходимо установить машину на плоскую поверхность.
2. Решётка радиатора представляет собой деталь, которая препятствует демонтажу элементов, поэтому ее необходимо удалить первой. В первую очередь отвинтите три крепежных шурупа. Открыв капот, отвинтите левый, правый болты, и тот, что находится позади радиаторной решетки.

3. Следующим шагом откручиваем буферные крепления

4. Прежде всего — центральный болт крепления.
5. Затем позади брызговиков левые и правые болты.

6. Откручиваем и сдвигаем передний подкрылок.
7. Видим крепёжные винты, удерживающие буфер. Отвинчиваем их.
8. Теперь раскручиваем по одному болту слева и справа на нижнем краю бампера

9. Тянем на себя и снимаем его.

Задний

1. Снимаем брызговик с крышкой крыла задних колес.
2. Откручиваем крепление бампера к подкрылку.
3. Далее кнопки с нижнего крепления бампера.

4. Снимаем центральные крепежные детали со дна автомобиля.
5. Вне автомобиля отвинчиваем два шурупа, соединяющих багажник с бампером.

6. Теперь снимаем обвес Тойоты.
7. После того как бампер сдвинут в сторону, нужно снять кронштейны, держащие обвес.

Выбор

Важно знать что в магазинах представлен широкий выбор задних и передних бамперов для Тайоты Короллы от разных производителей, годов и т.д. Чаще всего встречаются бампера от компании OEM, которая производит исключительно оригинальную продукцию. Из неоригинальных производителей популярен TYG.

Рассмотрим некоторые из них:

От производителя OEM (оригинальная продукция):

• Задний на седан Е150 2006 года: артикул запчасти — FD-36451, оригинальный номер — 5215912934;
• Задний на Е120 от 2010 года: артикул запчасти — FD-36450, оригинальный номер — 5215912941;
• Передний для Е150 от 2006 года: артикул — FD-36395, ориг.номер — 5211912942
• Передний с отверстиями под омыватель фар 2010 года Е120: артикул — FD-36397, оригинальный номер — 5211912962

От производителя неоригинальной продукции (TYG):

• Задний 2002-2004 года для Е120: артикул — FD-71845, номер: 521591A920;
• Передний Е120 2005 года: артикул — FD-71852, ориг.номер — 5211912935;
• Передний Е150: артикул запчасти — FD-77891, ор.номер — 5211912946;
• Задний Е150: артикул запчасти — FD-52501, ор.номер — 5215912941.

В разных магазинах цены варьируются от 2000-20000 рублей. Средняя стоимость оригинальных бамперов составляет 13000 рублей.

Полезное видео

Рекомендуем визуально ознакомится с процессом замены в видео ниже:

Заключение

Автомобиль Toyota Corolla широко распространен по всему миру автомобиль благодаря надежности своего технического оборудования и своевременным обновлениям. Поэтому все кузовные детали, включая бамперы и их связующие, удовлетворяют требования любых водителей.

Источник
