Разновидности электрических пробок

Пробки для электросчётчика

Электрические пробки, установленные на электросчётчик, выполняют предохранительную функцию, защищая домашнюю сеть от опасности короткого замыкания и перегрузки. У многих потребителей по-прежнему установлены устаревшие и ненадёжные предохранители, не выполняющие в полной мере предусмотренных функций и постоянно вызывающие проблемы в работе. Рассмотрим разновидности используемых электрических пробок и порядок замены устаревших образцов на новые модели, с учётом правил расчёта и подбора.

Разновидности электрических пробок

Производятся следующие разновидности предохранителей:

Автоматы характеризуются рядом достоинств:

надёжностью и долговечностью;
возможностью выбора модели с различным показателем силы тока и скорости срабатывания;
удобством в эксплуатации;
быстрой и простой установкой;
компактными размерами и привлекательным внешним видом.

Производятся исполнения автоматических выключателей, снабжённых тепловым реле, размыкающим электрическую цепь при повышении температуры, что обеспечивает дополнительную надёжность.

Почему выбивает пробки

Пробки выбивает из-за большой мощности работающих приборов в одно время, например ваши пробки рассчитаны на 38 А (8,3кВт), а вы подключили приборы мощностью больше 8,3 кВт.

Почему нагреваются пробки

Устаревшие модели электрических пробок нередко перегреваются, что способно вызвать пожар. Перегрев может быть вызван следующими причинами:

недостаточным контактом на пробках;
плохим контактом в розетках на включённых приборах или соединениях в электропроводке;
чрезмерной суммарной мощностью включённых потребителей;
нештатной работой бытовых электроприборов.

При возникновении подобной ситуации необходимо немедленно обесточить домашнюю электрическую сеть и выявить причину неисправности. Для этого следует провести полную ревизию проводки с проверкой состояния розеток и соединений проводов.

Порядок выбора предохранителей

Чтобы обеспечить бесперебойную и безопасную работу электросети предохранители должны выбираться с учётом предполагаемых условий эксплуатации. Для этого суммируются общие показатели мощности эксплуатируемых приборов.

Простой пример расчёта. В доме возможно одновременное включение следующих электроприборов с показателями мощности:

холодильника (450 Вт);
электрической плиты (6000 Вт);
микроволновой печи (2000 Вт);
телевизора (180 Вт);
стиральной машины (800 Вт);
осветительных приборов (400 Вт).

Рассчитывается суммарное значение электрического тока по формуле:

А – искомое значение силы тока в амперах;
∑Р – суммарная величина мощности электроприборов, в данном случае равное 450 + 6000 + 2000 + 180 + 800 + 400 = 9830 Вт;
U – значение номинального напряжения, равное 220 В.

Подставив числа в формулу, получим:

А = 9830/220 = 44,68 А.

Автоматические выключатели производятся с различным предельным значением тока. Ближайшая стандартная модель по величине тока рассчитана на 50 А.

Дополнительно потребуется проверить соответствие сечения проводов электропроводки суммарной мощности электроприборов, чтобы исключить опасность теплового перегрева сети. Показатель сверяется по таблице, в зависимости от того, медная или алюминиевая проводка используется:

В приведённом примере сечение проводов должно быть не менее:

для медных – 6 мм;
для алюминиевых – 10 мм.

Если окажется, что сечение провода в домашней сети меньше указанного, рекомендуется сменить проводку, чтобы исключить опасность её возгорания и выхода из строя.

Взамен пробок устаревшего образца рекомендуется приобрести автоматические выключатели. Желательно использовать двухполюсный выключатель, отключающий одновременно обе фазы. Если установить отдельно выключатели на нулевой и фазный провод, при отключении контакта на нуле фаза останется подведённой, что связана с риском выхода из строя электроприборов.

Последовательность замены электрических пробок

Если в квартире установлены пробки цокольного типа, потребуется переделать конструкцию крепления. Последовательность процедуры замены выглядит следующим образом:

с помощью мультиметра или индикаторной отвёртки определяется нахождение фазы и нуля;
отключается подача тока на квартиру;
снимаются цокольные патроны старых предохранителей;
взамен монтируется ДИН-рейка для крепления новых выключателей. Рейка обрезается под необходимый размер. Для монтажа на деревянную или металлическую основу используются саморезы, для бетона потребуется вставить дюбеля, предварительно высверлив отверстия в намеченных местах;
подсоединяется автоматический выключатель с правильным подводом проводов. Чтобы исключить путаницу нулевой провод маркируется биркой с буквой N;
к нижней части прибора подсоединяются провода, подающие электроток к домашней сети;
после подсоединения контактов устройство монтируется на ДИН-рейку.

Чтобы обеспечить дополнительную безопасность при эксплуатации домашней электросети рекомендуется вместе с автоматическим выключателем установить специальное устройство – УЗО. Оно отключит напряжение при случайном соприкосновении человека с оголённым проводом.

Принцип работы УЗО основан на контроле значения электротока в сети. Если человек случайно соприкоснётся с проводом под напряжением, баланс тока нарушится и прибор отключит сеть.

УЗО подбирается аналогично с автоматическим выключателем по значению максимального тока. Если устанавливается УЗО, владельцу необходимо предусмотреть дополнительное место на ДИН-рейке. Подсоединение выполняется аналогично, с вставкой и обжимом фазного и нулевого кабелей в установленные разъёмы.

Чтобы обеспечить надлежащее качество выполнения работ замену предохранителей должен проводить квалифицированный электрик. Если у владельца жилья отсутствуют надлежащие навыки, следует пригласить специалиста. В этом случае работа будет выполнена правильно и обеспечена безопасность в ходе её выполнения.

В большинстве случаев не потребуется снимать электросчётчик. Но если расположение кабелей выполнено таким способом, что прибор учёта необходимо снимать, необходимо предварительно согласовать с энергопоставляющей компанией удаление пломб. После того, как замена будет произведена, необходимо пригласить контролёров для повторной установки пломб на счётчик.

Правильно установленные автоматические выключатели взамен устаревших электрических пробок позволят исключить опасность непредвиденной ситуации и обеспечить штатную эксплуатацию домашней сети. Главное – выбрать предохранители с параметрами, соответствующими предполагаемым условиям эксплуатации. Чтобы приобрести качественные устройства, необходимо обращаться к официальным проверенным дилерам и выбирать продукцию проверенных производителей. Владельцу не помешает предварительно проконсультироваться у грамотного специалиста относительно выбора модели и места приобретения автоматических выключателей.

Замена цокольных автоматических на автоматические выключатели:

Замена автоматических пробок:

Источник

Установка пробок до счетчика

Замена пробок на автоматы

У вас стоят старые советские пробки, и вам надо их поменять? Тогда вы попали туда, куда надо! Сегодня (2021 год), в старом жилом фонде Москвы, в квартирах и на предприятиях, всё ещё можно встретить пробки советского образца. Пробки советского образца – это слезы электрика. Само наличие пробок в вашей квартире, уже говорит о том что что-то пошло не так! Один простой факт замены пробок на автоматы, на порядок увеличит безопасность вашего дома.

Главный вопрос: Что же делать, менять самому или вызвать электрика? Давайте подробнее раскроем эту тему, и опишем процесс замены пробок, человеческим языком.

Стоимость замены пробок

Замена пробок на автоматы с материалом

Замена пробок без материала

Установка шины ноль

Замена проводов от счетчика

Возможные конфигурации пробок и автоматов в щите

Старая конфигурация	Новая конфигурация
2 пробки	1 автомат + 1 шина «0»
4 пробки	2 автомата + 1 шина «0»
4 пробки	УЗО + 2 автомата + 1 шина «0»
6 пробок	УЗО + 3 автомата + 1 шина «0»

Наиболее распространенная конфигурация, это четыре пробки над (или под) счетчиком. Именно его, мы и опишем.

Пробки бывают двух видов, — белые (самые древние) и чёрные (с кнопочкой). Наличие тех или иных пробок у вас, никак не влияет на процесс их замены. Они, как и всё старье идут на помойку (в музей или в антиквариатную лавку).

Первый вопрос, который возникает у людей: почему вместо четырех пробок, достаточно поставить два автомата?

Каждый автомат устанавливается на свою линию (линия это два провода в кабеле — фаза и ноль). И в каждый автомат вставляются только фазный провод (провод под напряжением).

Кроме этого: Правильная установка насоса отопления грундфос

Вставлять же нулевые провода в автомат, не рекомендуется. Все «0» соединяются на нулевой шине.

В древние времена, на каждый провод, и на ноль и на фазу, устанавливалась пробка. Всё потому, что в старых домах просто не было «0». И провода, приходящие в квартиру от подъезда, находились под напряжением (трехфазная цепь в старых домах). Поэтому на каждый провод необходима была пробка.

Главная задача автоматов, при замыкании или перегрузке, обесточить квартиру. Для этого достаточно отключить только фазный провод, потому что на ноль безопасен и автомат на «0», устанавливать не рекомендуется. Ноль по своей природе, это и есть «земля» (что такое заземление).

Второй вопрос. Что делать с проводами, которые идут к пробкам? Надо ли менять счетчик?

Если вы не собираетесь полностью менять проводку в квартире, то ничего делать не нужно. Просто меняйте пробки на автоматы, стараясь не повредить старые провода.

Если же вы меняете счетчик [замена счетчика], то провода которые идут от счетчика, желательно тоже поменять. Так как после опломбировки счетчика, поменять провода без повреждения пломбы будет невозможно. Если же есть возможность, меняйте все старые провода и счетчик. Замена старой проводки своими руками

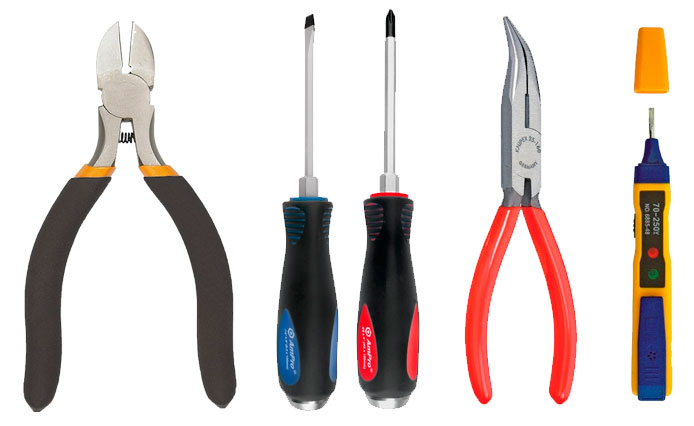

Используемые инструменты

Индикатор (без него можете даже не начинать)
Кусачки
Набор отверток с заизолированной ручкой (шлицевая, крестовая)
Круглогубцы (с ними комфортнее работать)
Шуруповерт с саморезами по металлу (желательно, но можно и обойтись)
Фонарик налобный (значительно облегчает работу)
Изолента (на всякий случай)

Необходимый материал

Два автомата 10 и 16 ампер
DIN-рейка 10-15 см
Шина «0» (или шина заземления)

Подробная процедура замены пробок

Важно! Перед началом любых работ с электропроводкой – обесточьте квартиру! Автомат (рубильник) для отключения квартиры, должен находится на вашей лестничной клетке.

Рубильники

Бывает и так, что автомата на лестничной площадке просто нет (в очень старых домах). И отключить квартиру, можно только со всеми квартирами по вашему стояку. Рубильник отключения находится, либо в подвале, либо на первом этаже дома. Отключение электричества по стояку, должно быть оформлено заявкой в управляющую копанию.

Работать под напряжением может только электрик с допуском. Мы крайне не рекомендуем людям, не разбирающимся в электричестве, работать под напряжением! Это очень опасно для жизни, не рискуйте!

Электричество отключено. Выкручивайте пробки, и снимайте пластмассовые кожухи под пробками. Теперь внимательно! Подайте напряжение (включите рубильник или автомат в подъезде). С помощью индикатора посмотрите, откуда приходят фаза и ноль. [Как пользоваться индикатором]. При соприкосновении с фазой (оголенным проводом) лампочка индикатора горит, если лампочка не горит — это ноль или провод на котором ничего нет.

Чтобы понять, откуда провода приходят к пробкам, сверху или снизу, найдите приходящий фазный провод (который под напряжением). Провода с противоположной стороны пробок – это линии освещения и розеток, которые расходятся по вашей квартире. Запомните схему расположения проводов.

Снова обесточиваем щиток (отключаем рубильник). Окончательно откручиваем оставшиеся элементы пробок (керамические изоляторы). Провода не режем! Аккуратно зачищаем их от налета, при необходимости можно обмотать оголенные провода изолентой.

Постарайтесь при демонтаже пробок, минимально воздействовать на провода, чтобы их не повредить, в особенности это касается алюминиевых проводов.

На бывшее место пробок, ровно посередине, с помощью шуруповерта и саморезов по металлу, прикручиваем DIN-рейку. Или сажаем её на старые болты, которые раньше держали пробки.

Минус такого способа в том, что отверстия для болтов, выше или ниже от середины старых пробок. В экстренных случаях (нет денег), можно обойтись и без DIN рейки. НО выглядеть это будет отвратительно, да и по правилам так делать нельзя!

Для удобства отрезаем проходной (дублирующий) нулевой провод. Если непонятно, внимательнее посмотрите на картинку выше (2й синий провод). Так делается, для дальнейшего удобства прикручивания, нулевого провода к нулевой шине. Такой же фазный провод мы не трогаем, чтобы потом не пришлось делать перемычку между автоматами.

Прикрутив DIN-рейку, устанавливаем на неё два автомата и нулевую шину. Для примера мы взяли два автомата номиналом 10 и 16 ампер.

Автомат номиналом 10 ампер рассчитан на нагрузку 2200 Ватт. Этого достаточно для полноценного освещения, даже в четырехкомнатной квартире. На линию розеток в старых проводках, мы рекомендуем устанавливать пакетник с номиналом не более 16 ампер (это 3400 Ватт возможной нагрузки).

Для старой проводки, крайне не рекомендуется ставить автоматы с большим номиналом. Либо меняйте всю проводку, либо заводите в квартиру новую линию, с соответствующим сечением провода, например для стиральной машины или другого оборудования. Учитывая то, что у вас стояли советские пробки, можно сделать вывод, что проводка у вас в таком же состоянии. Поэтому обязательно смотрим на номиналы устанавливаемых автоматов!

Сечение кабеля (медь)	Номинал автомата
1,5 мм2	16 ампер
2,5 мм2	20 ампер
4 мм2	25 ампер
6 мм2	32 ампер

Приходящие фазные провода, вставляем вниз или верх, в винтовой зажим автомата (пакетника). С какой стороны автомата будет входить фаза — не важно. Если провода приходят снизу — вставляем их снизу, сверху — значит сверху. Если же вы отрезали дублирующий фазный провод, то между автоматами придется делать перемычку.

Вставляем провод в зажим и закручиваем клемму. Проверяем надежность крепления, подергав провод пальцами или инструментом. Хорошо зажатый провод — залог стабильной работы автомата. С противоположной стороны автоматов вставляем фазы, уходящие на освещение и розетки. Закручиваем, проверяем.

В вашем щитке, одновременно могут находиться как алюминиевые, так и медные провода. Описываемая схема замены пробок на автоматы, работает одинаково для всех типов проводов. Необходимо помнить, что нельзя вставлять в один автомат или клемму, — два провода из разных металлов или разного сечения. Медь с алюминием [окисляются], контакт ослабевает и начинает греться, вплоть до оплавления и возгорания проводки. А провода с разным сечением, не будут нормально держаться в зажиме, что также приведет к перегреву контакта.

К шине «0» цепляем нулевой провод, приходящий вместе с фазой (изначально их было два). Так как, нулевая шина безопасна, ноль может находиться в щитке в открытом виде.

Оградите детей от доступа к счетчику и автоматам. В аварийных ситуациях любой ноль может стать фазой

Вот и весь процесс замены пробок на автоматы.

Если вы хотите повысить противопожарную безопасность, и оградить людей от поражения токов, то в данную схему устанавливается УЗО.

Замена пробок с установкой УЗО

Замена пробок электриком

Чем же работа профи, отличается от работы дилетанта?

Профессиональный инструмент, который стоит много денег,
и на порядок упрощает работу электрика
Умение видеть нюансы в конкретной проводке,
и возможность оперативно решить проблему на месте
На всю работу, по замене пробок на автоматы, дается гарантия

Если вы матерый технарь, интересующийся электричеством, и любящий делать все своими руками. То дерзайте, у вас обязательно всё получится!

Если же вы рядовой обыватель далекий от электричества, человек побаивающийся тока, легко устраивающий короткие замыкания, и ломающий хрупкие алюминиевые провода. Тогда лучше заплатите опытному мастеру, и спите спокойно. Эта разовая операция, и она стоит своих денег. Безопасность бесценна!

Хотите заказать замену пробок?
Звоните +7 495 760 36 77

Виды работ

Обращайтесь к нам и вы получите:

Гарантию

Гарантия от 1 года на все проводимые работы, но только при использовании качественных материалов либо купленных у нас

Скидки

Скидки на следующие заказы для Вас и Ваших знакомых. Также действуют скидки в зависимости от объема работ

Кроме этого: Rah 8217 s Bionics and Surgery Expansion

Качественное обслуживание

Оперативный круглосуточный выезд профессионального электрика — это про нас. Читайте и пишите отзывы о нашей работе

Источник

Как заменить пробки на автоматические выключатели

В схемах электроснабжения старого жилого фонда все еще можно встретить в щитах абонентского ввода на электрических счетчиках старые пробки. Они одноразовые, часто перегорают и рассчитаны для нагрузки до 5 А. Поэтому владельцы таких домов рано или поздно обязательно столкнуться с проблемой их замены на автоматические выключатели. Дело не только в ненадежности таких устаревших предохранителей, новые правила ПУЭ п.3.1.18 требуют при обустройстве внутридомовых или квартирных линий питания создавать такую систему защиты, которая сможет отключать все проводники одновременно. Эти требования сегодня могут быть выполнены только с применением двухполюсного выключателя в сети 220 В.

Зачем нужна замена пробок на автоматы

В эксплуатации находятся пробки 2-х типов, — белые, наиболее старые модификации, и чёрные с кнопочным пуском. По существующим правилам и одни, и другие нужно, чтобы владелец поменял.

Современные автоматические выключатели не имеют минусов, присущих защитным пробкам. Они способны выдержать довольно большие токи короткого замыкания (КЗ), поскольку имеют надежный механизм включения к проводам. Автомат не требуется часто менять как пробку, если она выбила. Просто-напросто нужно будет переместить рычажок в позицию «ON», заранее ликвидировав первоисточник перегрузок либо КЗ. Причина может быть не сложной, обычно, источником КЗ в домашней электросети бывают лампочки из-за перегоревшей спирали.

Если устаревшие самодействующие пробки способны отключаться даже от совместного включения электрочайника и бытовой стиральной машины, то внедрение в линию новейших автоматических выключателей избавит пользователей от такого неудобства. Суммарный ток двух автоматов примерно 20 А. Допустимая токовая нагрузка на автоматы позволяет одновременно пользоваться всеми лампочками, холодильником, телевизором, ПК с суммарной нагрузкой до 5 А и еще дополнительно подключить мощное оборудование на 10 А.

Допустимые схемы подключения автоматов

Наиболее распространена схема на электрических вводах жилого сектора — это 4 пробки, установленные над/под счетчиком. В старых правилах на каждый провод, на фазу и на «0», полагалась установка пробки. Поскольку в старом жилом секторе не существует «0» линии, провода, поступали от подъездной разводки 380 В. Поэтому пробки ставились на все линии отдельно.

Основная функция автоматов, при возникновении КЗ либо режимов с перегрузками в сети — отключить все внутриквартирные линии от напряжения. Чтобы достичь желаемого результата, потребуется выключить всего лишь фазный провод, «0» линии объединяются на «0»-шине.

Соблюдение техники безопасности

Все работы в электрических сетях допускается выполнять обученному персоналу, знающему правила эксплуатации электрооборудования и методы защиты. Домашний мастер тоже должен знать базовые основы электротехники и уметь работать с электроинструментом, тогда замена пробок на автоматы своими руками допустима. В противном случае лучше поручить эту работу специалистам. Это работа не является сложной, и не будет стоить дорого, намного дешевле, чем возможные неприятности из-за удара исполнителя электротоком или возгорания проводки.

При производстве работ по установке автоматов потребуется выполнить четыре базовых правила:

Прежде всего, выполняют процедуру по обесточиванию абонентского ввода в дом или квартиру, где будут проходить электромонтажные операции. В этажном распредщитке отключают пакетный выключатель подающий ток, питающий квартиру.
Проверяют полное отсутствие напряжения с использованием мультиметра или индикатора фазы. Для этого выворачивают пробки из пробкодержателей и убеждаются в отсутствие напряжения в центральном и резьбовом контактах.
До тестирования напряжения убеждаются в работоспособности измерителя, которым будет проводиться тестирование. Для этого проверяют розетку, о которой точно известно, что на нее подается напряжение.
Выполняют изоляцию фазного провода, подключенного к электросчетчику на период установки.

Когда невозможно убрать напряжение на вводе

Как правило, в одноэтажном частном жилом секторе нельзя отключить электричество полностью. Электросчетчик на вводе в дом постоянно находится под напряжением. В этой ситуации для безопасного выполнения работ надлежит отключить фазный провод от 1-й клеммы прибора учета и тщательным образом его изолировать.

Выполняют эту операцию с максимальной осторожностью в диэлектрических перчатках, инструментом с изолированными ручками. Глаза должны иметь защиту в виде очков или щитка. Для обеспечения безопасности исполнителя работ, под ноги укладывают прорезиновый коврик.

Выполнить изоляцию проводов допускается с применением кембрика требуемого размера. Чтобы он нечаянно не соскочил, его фиксируют с применением нескольких витков изоленты.

Инструменты и материалы

Для замены пробок можно использовать вводные щиты разного типа. Основное, чтобы в них технологически правильно были установлены все элементы реконструируемой схемы. По новым требованиям показания прибора учета должны считываться, без открытия ящика.

Основные инструменты и приспособления для выполнения замены пробок электросчетчика на автоматические выключатели:

индикатор;
кусачки с диэлектрическими ручками;
набор отверток с диэлектрическими ручками;
круглогубцы с диэлектрическими ручками;
электрошуруповерт с саморезами;
фонарик;
изолента;
автоматический выключатель 10–15 А ;
DIN-рейка 150 мм;
«0»-шина;
колпачки СИЗ.

При выполнении монтажных работ, возможно, потребуется нарастить некоторые провода. Существующие стандарты в электротехники запрещают выполнять соединение проводов с помощью простой скрутки. Они могут соединиться с помощью специальных защитных зажимов СИЗ, пружинных клеммников или методами сварки и пайки.

Подготовительные работы

Перед началом модернизации бытового щитка, правильно выбирают номинал автомата. Для этого нужно знать, какую общую нагрузку несет внутридомовая проводка. Обычно реконструкцию абонентского ввода выполняют с заменой всей электропроводки в квартире.

При замене электросчетчика перед началом работ получают допуск на работы от энергокомпании. Для этой цели потребуется написать заявление. После того как инспектор РЭС проверит целостность пломбы и зафиксирует последние показания счетчика, будет дано разрешение на замену. После завершения производства электромонтажных работ необходимо еще раз пригласить инспектора, для проверки правильности подключения и пломбировки электросчетчика.

Когда замена электрического счетчика не требуется и возможно заменить пробки на автоматические выключатели без снятия пломбы, тогда участия инспектора РЭС не требуется.

Технология замены пробок в электрощитке

После выполнения всех подготовительных работ, выбора и приобретения автоматических выключателей и получения согласования с РЭС можно приступать к непосредственному монтажу.

Пошаговая инструкция замены электрических пробок на автоматы:

Отключают входное напряжение. Для квартир это выполняется в электрощите, расположенном на лестничной площадке. В индивидуальном домовладении вводной автомат обычно расположен перед счетчиком.
Снимают нагрузку с автоматических пробок. Для этой цели нажимают кнопку на них, затем выкручивают обе электропробки.
Проверяют напряжение на проводах при помощи индикатора.
Отключают все провода и осторожно изолируют провод под напряжением, когда нет возможности снять нагрузку.
До конца демонтируют пробочные патроны, с тем, чтобы высвободить место под монтаж DIN-рейки.
Устанавливают дин-рейку в щите, закрепляя саморезами.
Выполняют подсоединение автоматического выключателя на дин-рейке.
Вводные провода от электросчетчика заводятся сверху.
Подключают фазу на клемму: L, О и N.
Подключают провода, ведущие к нагрузке снизу.
Включают питание, и проверяют правильность замены.

Подключение УЗО

Для того чтобы защитить людей от опасного поражения электротоком, например, при ненамеренном соприкосновении с голым участком провода или пробое на корпус бытового электроприбора, специалисты настоятельно советуют дополнительно включать в единую домовую или квартирную сеть УЗО.

Такое защитное устройство базирует свою работу на постоянном контроле баланса протекающих через электроприбор токов. При формировании утечки тока на корпус бытового оборудования либо на землю нарушается баланс. УЗО фиксирует такой дисбаланс, срабатывает, тем самым прерывает электроцепь и обесточивает нагрузку в доме.

Таким образом, замена старых пробок на автоматы считается необходимым процессом, поскольку увеличивает надежность электроснабжения потребителей и повышает условия безопасного проживания в доме. Работу должны выполнять обученные мастера, кроме того потребуется предварительное согласование с инспекцией РЭС.

Кроме этого: Assassin 039 s Creed Unity 2014 RePack от R G Механики PC

Источник

Замена пробок на автоматы

Рано или поздно, жильцы домов и квартир приходят к мысли, что этой части электрики квартиры надо придать современный вид. Для замены пробочных панелей часто приглашают специалистов, но кто-то решается установить распределительный щиток самостоятельно. В этом материале мы постараемся дать несколько советов домашним мастерам, которые помогут избежать ошибок и выполнить работу безопасно.

Чтобы не попасть впросак

Перед тем как произвести замену панели с пробками на современный щиток или бокс, необходимо согласовать вопрос с энергоснабжающей организацией. Счетчик электроэнергии является прибором коммерческого учета. Если вы не согласуете свои действия со сбытовой организацией, то нарушение пломбы счетчика может быть расценено, как попытка хищения электроэнергии. В итоге дело может закончиться штрафом.

Возможно, в процессе установки нового щитка учета вам захочется заменить громоздкий счетчик электроэнергии старой конструкции на современный электронный прибор. В этом случае следует знать, что не все счетчики, продающиеся в магазинах, сертифицированы в качестве приборов коммерческого учета. Поэтому перед покупкой электросчетчика поинтересуйтесь, внесен ли выбранный вами прибор в Государственный реестр РФ.

В случае замены счетчика сохраните старый прибор до прихода специалиста сбытовой организации. Он понадобится для подтверждения конечных показаний.
У приобретаемого счетчика должны быть минимальные показания. Обратите на это внимание, чтобы не платить за электроэнергию «накрученную» до его покупки.
Специалисты энергоснабжающей организации обязательно потребуют предоставить акт Государственной поверки нового счетчика электроэнергии

Схема щитка

Мы ставим перед собой скромную задачу по замене устаревшей панели с пробками на панель или бокс с автоматическим выключателем. Поэтому изменения в схеме щитка учета электроэнергии будут минимальными. Ниже на рисунке показано как выглядит исходная схема с предохранителями пробочного типа.

После модернизации у нас должна получиться схема с однополюсным автоматическим выключателем, который защищает всю электрику квартиры.

На обоих рисунках фазный провод обозначен коричневым цветом и буквой L, нулевой провод – голубым цветом и буквой N.

Не трудно заметить, что на новой схеме вместо двух предохранителей остался один автоматический выключатель. Возникает законный вопрос: почему два защитных аппарата, заменены одним? Дело в том, что плавкие вставки предохранителей имеют большой технологический разброс, и применение двух предохранителей увеличивает надежность защиты электропроводки. Автоматический выключатель с большей точностью контролирует ток, так как при изготовлении автоматических выключателей осуществляется проверка времятоковых характеристик и порога срабатывания защит. Поэтому одного автомата вполне достаточно. К тому же действующие правила запрещают разрывать цепь нулевого провода коммутационными аппаратами.

В многоквартирных домах на лестничных площадках обычно расположены распределительные щиты, в которых можно отключить напряжение, подаваемое в квартиру. В частном доме такой возможности нет. Поэтому в частном доме энергоснабжающая организация может потребовать установить отключающий аппарат до счетчика. Он нужен для безопасной замены счетчика или его обслуживания.

В однофазной сети в качестве отключающего аппарата могут применяться двухполюсные разъединители или автоматы. Ниже приведена схема с выключателем на вводе.

Для предотвращения хищения электроэнергии выключатели, установленные до счетчика, пломбируются энергоснабжающими организациями. Пломбируют привод выключателя, защитные шторки или экраны на клеммах. Поэтому приобретая двухполюсный выключатель, выбирайте модель с возможностью пломбировки.

Выбирая между разъединителем и автоматическим выключателем лучше отдать предпочтение в пользу разъединителя. Дело в том, что включить сработавший опломбированный автомат без нарушения пломбы невозможно.

Если все же захочется защитить счетчик с помощью автоматического выключателя, то его номинальный ток должен быть выше номинального тока выключателя установленного после счетчика. В качестве вводного автомата лучше применить аппарат с защитной характеристикой типа D. У выключателей с этой характеристикой больший порог срабатывания при коротком замыкании. Применение автомата типа D снизит вероятность одновременного срабатывания обоих автоматов.

Техника безопасности при замене пробок на автомат

Этот материал рассчитан на людей, не имеющих большого опыта работы в электроустановках. Поэтому будет не лишним напомнить основные правила безопасности. Их всего четыре. Перед тем как начать демонтаж старого щитка необходимо:

Снять напряжение с участка электрической сети, на котором будут производиться электромонтажные работы.
Проверить отсутствие напряжения.
Перед проверкой отсутствия напряжения убедиться в исправности прибора, которым будет производится проверка.
Заизолировать на время монтажа фазный провод идущий к счетчику.

Чтобы снять напряжение с электропроводки нужно в этажном распределительном щитке отключить пакетный выключатель или автомат, питающий вашу квартиру.

Проверку отсутствия напряжения можно выполнить двухполюсным указателем напряжения, мультиметром или вольтметром, индикатором фазного провода (контактным или бесконтактным). Наиболее доступными являются простые контактные индикаторы выполнение в виде отвертки с неоновой лампочкой или светодиодом. Один из вариантов такого индикатора-отвертки показан на рисунке.

Для проверки отсутствия напряжения выверните пробки или автоматические выключатели пробочного типа из пробкодержателей. Убедитесь в отсутствии напряжения на центральных и резьбовых контактах обоих держателей. Если вы пользуетесь индикаторной отверткой, то во время проверки нужно касаться пальцем электрического контакта на ее торце.

Внимание! Никогда не пренебрегайте проверкой исправности прибора перед проверкой отсутствия напряжения. Для того чтобы убедиться в исправности прибора можно воспользоваться розеткой заведомо находящейся под напряжением.

Если нет возможности снять напряжение

В частном доме часто невозможно отключить электроэнергию полностью. Счетчик электричества всегда остается под напряжением. Для безопасного производства работ необходимо отсоединить фазный провод от первой клеммы электросчетчика под напряжением и тщательно заизолировать его. Выполнять это нужно очень осторожно. Все операции нужно производить в диэлектрических перчатках и использовать инструмент с изолированными рукоятками. Защитите глаза с помощью очков или прозрачного защитного экрана! Для большей безопасности положите под ноги резиновый коврик, например, автомобильный.

Изолировать находящийся под напряжением провод можно с помощь изоляционной трубки (кембрика) подходящего размера. Для того чтобы трубка случайно не слетела, ее можно зафиксировать с помощью одного-двух витков изоляционной ленты.

Внимание! Все что изложено выше не является руководством к действию. Все операции, выполняемые под напряжением, вы делаете на свой страх и риск!

Материалы для замены пробок на автоматы

Если у вас в доме до сих пор была установлена открытая панель учета с пробочными предохранителями, то почти наверняка в вашей электропроводке нет отдельного провода защитного заземления. Поэтому вновь устанавливаемый бокс или панель учета должны быть пластиковыми. По правилам металлические электрощиты должны заземляться, а в нашем случае, скорее всего, такой возможности нет.

Для замены пробок на автоматы подойдут разные щитки и панели. Тут важно, только, чтобы в щитке или на панели удобно разместились все элементы новой схемы. Также желательно, чтобы имелась возможность считывать показания счетчика, не открывая дверцы ящика. Как один из вариантов можно предложить панель учета, на которой электрический счетчик устанавливается открыто, а автоматические выключатели размещаются в пластиковом боксе. Ниже на рисунке показана одна из таких панелей.

Выбор автоматического выключателя для замены пробок

Для замены пробок лучше применить автоматические выключатели модульного типа, устанавливаемые на DIN рейку. Выбирая номинальный ток автоматических выключателей нужно исходить из материала и сечения проводов, которые подключались к пробкам. Наиболее вероятно, что к пробкам были подключены алюминиевые провода сечением 2.5 или 4 мм 2 . В этом случае за счетчиком необходимо установить выключатели на 16А и 25А соответственно. Автомат, стоящий перед счетчиком должен быть на ступеньку выше по номиналу.

Ниже приведены таблицы соответствия максимально допустимого тока для проводников разного сечения. На них нужно ориентироваться при выборе автоматов.

Таблица 1. Допустимый длительный ток для проводов с поливинилхлоридной изоляцией с медными жилами, А

Источник

РубрикаУстановка

Разновидности электрических пробок

Пробки для электросчётчика
