Установка СНПЧ ColorWay на Canon Pixma MP250 MP280

Установка СНПЧ на Canon Pixma MP240/ MP250/ MP260/ MP270/ MP272/ MP280/ MP490/ MP495/ MX320/ MX330/ MX340/ MX350/ MX410/ MX420/ iP2700 (картинки + видео)

Все производители СНПЧ вкладывают в коробку инструкцию, в которой подробно описан процесс установки. У каждого производителя свои методы установки. К нам обращаются много людей, которые устанавливали СНПЧ самостоятельно по инструкции, однако вопросы остаются и в основном одни и те же — замятие шлейфа, ошибка позиционирования каретки, посторонний шум, треск и т. д. Мы решили поделится нюансами установки СНПЧ на эти устройства.

Ссылки на страницу товара в магазине:

И так приступим.
Берем картриджи.

Снимаем с них наклейки

У каждого производителя в комплекте идет что-то, чем можно просверлить отверстия в картридже.
Внимание, в цветном картридже отверстие для красного цвета необходимо сверлить чуть в стороне и ниже от отверстия воздухозаборника, иначе Г-образный переходник который вставляется в картридж будет мешать закрыть крышку каретки. Но не намного ниже, что бы не повредить внутреннюю перегородку картриджа.

И вставляем их в отверстия

Отверстие воздухозаборника обязательно надо загерметизировать, иначе система будет подсасывать воздух и в итоге вы поплатитесь цветным картриджем, так как у него выгорят сопла. Я для этого использую обычный термоклей и клеевой пистолет, вы можете придумать что-то свое.

Подсоединяем трубки к картриджам, как показано на фото. Для тех у кого трубки для какого-то из цветов слишком длинные, рекомендую вынуть из трубки Г-образный переходник, обрезать трубку по длине и вставить переходник обратно.

Заливаем чернила в емкости

У некоторых производителей СНПЧ в комплекте идет такое или похожее устройство.

Оно служит для того, что бы закачать чернила в трубки и картридж.

У кого нет такого устройства, можно придумать что то свое. Можно так же использовать такой метод: перед подсоединением шлейфа заправить картриджи, залить в емкость чернила не подсоединяя трубку к картриджу, в тот момент, когда чернило в трубке дойдет до Г-образного переходника, подсоединить трубку к картриджу.

Вставляем картриджи в принтер

Закрываем крышку следя за тем, что бы она не передавила трубки

Укладываем шлейф в выемку как показано на рисунке

Проклеиваем сверху скотч, что бы шлейф не выскакивал

Клеим крепление, шлейфа, двигаем каретку руками до упора в обе стороны, смотрим ничего ли ей не мешает, не идет ли шлейф в натяжку

Крепления имеют свойство отлетать в самый неподходящий момент, поэтому приклеиваем его дополнительно скотчем.

Вот ещё один видео-вариант установки СНПЧ:

Вот и все. Желаем удачи.

Для добавления данной страницы в «Избранное» нажмите

Источник

Установка СНПЧ ColorWay на Canon Pixma MP250, MP280

Начинать нужно с того, что убедиться, в полной работоспособности МФУ. Распечатываем образец для проверки сопел. Заходим в меню «Пуск» > «Устройства и принтеры». Кликаем правой кнопкой мышки на МФУ Canon и выбираем «Свойства». Переходим на вкладку «Обслуживание» и жмем «Проверка сопел».

Если тест в порядке — устанавливаем СНПЧ. Если тест не пройден, то нужно или заправить чернила в картриджи принтера Canon Pixma MP250, MP280 или прочистить сопла. Чистим сопла программным способом (простая и глубокая очистки), если не помогает — применяем физическую промывку. Если сопла никак не удалось прочистить, то покупаем новый картридж и работает с ним.

Подготовка

Доработка картриджей

1. Включаем МФУ и открываем крышку.
2. Ждем пока картриджи выедут на позицию замены и отключаем МФУ от сети питания.
3. Вынимаем картриджи и снимаем с них наклейки. (Обычно это делают канцелярским ножом).
4. Сверлом, которое идет в комплекте, расширяем воздушные отверстия. В цветном картридже (если не хотите дорабатывать напильником принтер) сверлим отверстие чуть ниже справа или слева.

1. Заклеиваем воздуховод для красного цвета. Можно капнуть каплю клея.

Подключение СНПЧ

1. По приведенной схеме ниже разделываем шлейф.

Так как мы сделали отверстие для красного цвета чуть ниже сбоку — корректируем длину трубочки.

1. Вставляем конусообразным концом Г-образные коннекторы в трубочку.
2. Подключаем шлейф к картриджам.

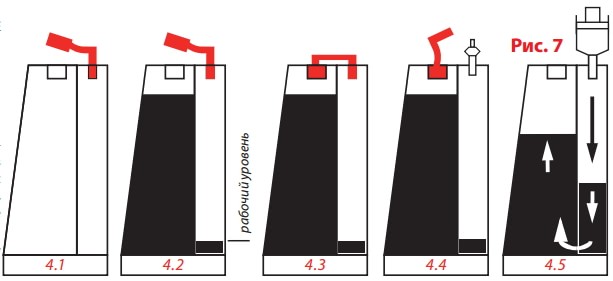

Заправляем емкости

1. Открываем основное отверстие. То, которое больше в диаметре.
2. Заливаем чернила.
3. Закрываем отверстие.

1. Открываем отверстие стабилизационной камеры (то, которое меньше в диаметре) и вставляем воздушный фильтр.
2. Проверяем, чтобы чернила в стабилизационной камере были на рабочем уровне. Если это не так, открываем оба отверстия. Вставляем шприц с выдвинутым поршнем, без иглы, в стабилизационное отверстие и вдуваем воздух в камеру. Доводим чернила до рабочего уровня и закрываем основную камеру. Убираем шприц и вставляем воздушный фильтр в стабилизационную камеру.

Прокачиваем чернила

Процесс детально описан в предыдущей статье.

Важно! Держите картриджи при прокачке (и после нее) в горизонтальной плоскости емкостей, чтобы не привести к избытку или оттоку чернил.

Источник

СНПЧ на Canon MP280

Недавно приобрели МФУ Canon MP280 и сразу же купили к нему Систему Непрерывной Подачи Чернил — в народе СНЧП. И тут же возник вопрос — как правильно и желательно без больших вредительств самому МФУ установить СНЧП на Canon MP280. Хотелось бы как то аккуратно и желательно чернильницы справа. Поэтому стандартное решение провести чернила через передний лоток не устраивало — мне не нравиться, да и лоток не закрывается, а с закрытым МФУ и выглядит аккуратней и места на столе меньше.

Было решено прокинуть шлейф от СНЧП просто через верх — под сканером и вывести к чернильницам назад вправо.При этом шлейф просто приклеивался на двух сторонний скотч. Место изгиба делалось с помощью 2 стандартных клипс, идущих в комплекте СНЧП для MP 280: Color Way MP240CN-4.1NC.

Особенности установки СНЧП на mp280

1. Крепление клипсы на скотч что в комплекте — убийство шлейфа. Я ставил сначала на отдельно купленный скотч, который намного сильнее, все равно отвалилось. Потом просто приклеил супер клеем. Некоторые люди даже прикручивают саморезом, винтом…
2. Шлейф нужно приклеить на 2х сторонний скотч в месте его контакта с держателем картриджа(на видео ниже это показано) для того, что бы при печати нагрузка не передавалась на переходнички шлейф-картридж, так как со временем уплотнительные вставки могут разрабатываться и нарушится герметичность. Можно использовать и не скотч — тут уж ваша фантазия.
3. Что бы двигать каретку с картриджами необходимо при включеном Canon MP280 поднять крышку(сканер), дождаться пока каретка станет по средине, выключить питание. Тогда можно смело ее двигать влево вправо и убедиться, что шлейф нигде сильно не натягивается или сильно провисает вниз.
4. Поковыпрять МФУ таки придется — Под держателем цветного картриджа в белом блочке необходимо ножиком подрезать углубление — что бы поместился переходничек шлейф-картридж.

Напоследок видео, как установлено СНПЧ на МФУ Canon MP280 у меня.

Свой метод установки никому не навязываю, показал как было удобней мне.
[end]

Источник



Как установить СНПЧ на принтер Canon: подробная инструкция

Регулярное использование струйного принтера Canon, влечет за собой огромные финансовые траты на расходные материалы (картриджи, чернила и т.д.). Естественно, сделать струйную печать менее затратной можно. Для этого существует уйма различных способов. Однако самый рентабельный – это подключение к принтеру системы непрерывной подачи чернила. В этой статье мы расскажем Вам, что такое СНПЧ, какие выгоды дает ее использование, а также наведем примеры подключения СНПЧ к различным моделям принтеров Canon.

СНПЧ: достоинства, недостатки, способы подключения

Система непрерывной подачи чернила (СНПЧ) – это современное устройство, предназначенное для постоянной подачи чернила в картриджи из специальных резервуаров, наполненных красящим веществом соответствующего цвета. Система состоит из нескольких объемных контейнеров для чернила, воздушных клапанов, затычек и шлейфа с Г-образными наконечниками. Ее подключение позволит значительно сэкономить на расходных материалах. Помимо этого, к числу достоинств стоит отнести следующее:

• Простоту установки. Подключить СНПЧ к принтеру Canon сможет даже неподготовленный пользователь. На это дело нужно выделить всего 15 минут свободного времени, а также быть очень внимательным и аккуратным в процессе установки.
• Увеличение производительности. Принтер с СНПЧ не требует регулярной замены расходников. Достаточно лишь время от времени доливать чернила в контейнеры СНПЧ.
• Снижение себестоимости отпечатка. Так как не нужно тратиться на покупку новых картриджей, стоимость одного отпечатка снижается в 20-30 раз, в зависимости от модели печатающего аппарата.
• Практичность использования. Принтер с СНПЧ гораздо удобнее в эксплуатации. Ведь не нужно регулярно отвлекаться на замену или заправку картриджей. Можно поставить в печать большое количество материалов и не бояться, что чернила быстро израсходуются.
• Совместимость со многими типами чернила. В СНПЧ не обязательно заливать чернила оригинального образца. Можно воспользоваться более дешевыми аналоговыми вариантами.

Кроме того, использование СНПЧ положительно влияет на экосистему планеты, так как природа менее засоряется отработанными картриджами или изжившими свой срок печатающими устройствами.

Если говорить о недостатках, то основной минус системы непрерывной подачи чернила в том, что ее установка автоматически аннулирует гарантию на принтер. Если Вы недавно купили принтер Canon, установили на него СНПЧ, и он сломался, скорее всего, Вам откажут в бесплатном сервисном обслуживании устройства. Еще могут возникнуть проблемы с качеством печати из-за неправильного подключения СНПЧ к принтеру Canon. Чтобы подобное не произошло с Вашим МФУ, рекомендуем внимательно следовать инструкции по подключению СНПЧ к принтеру Canon.

Как подключить СНПЧ к принтеру Canon PIXMA MG2440/ MG2540/ MG2940 и Canon PIXMA Ink Efficiency E404/ E464/ E484

К данным моделям МФУ Canon, СНПЧ можно подключить разными способами. Сложного в этом нет ничего, только нужно быть крайне аккуратным. Дело в том, что внутри принтера Canon PIXMA MG2440 (эту модель возьмем в качестве примера, на остальных делается все аналогичными методами) очень мало свободного места. Поэтому, шлейф нужно проложить так, чтобы его не задевала каретка принтера во время печати.

Основной способ установки СНПЧ на Canon PIXMA MG2440

1. Подготовка картриджей к подключению трубок шлейфа СНПЧ

В этом МФУ используются картриджи PG-445 и CL-446. Чтобы подключить к ним СНПЧ, снимите наклейки и в крышке каждого расходника просверлите соответствующие отверстия на глубину резиновых уплотнителей, которые идут в комплекте с СНПЧ. Диаметр сверла – 3,7 мм. Рекомендуем сверлить вручную, чтобы не нарушить целостность картриджа.

В PG-445 всего одно отверстие. Сверлится оно на месте воздушного клапана в крышке расходника (пятая ячейка в левом ряду). Вместо этого, отверстие можно просверлить в левом боку основного корпуса картриджа. Чуть ниже средины и ближе к передней части изделия. При этом не забудьте запаять или заклеить воздушный клапан в крышке картриджа.

В CL-446 нужно сверлить целых три отверстия, отдельно для каждого цвета. Когда Вы снимете наклейку, места для сверления будут сразу видны – это воздушные клапаны внутренних контейнеров картриджа.

Далее смажьте отверстия быстровысыхающим клеем и вставьте резиновые уплотнители. Если картриджи уже были в эксплуатации, дозаправьте их перед установкой уплотнителей. Все, расходники готовы к подключению системы непрерывной подачи чернила.

1. Предварительная подготовка СНПЧ

Для МФУ Canon PIXMA MG2440 подходит два типа СНПЧ – с демпферным обратным клапаном и без него. Оба варианта отлично справляются с поставленной задачей. Плюс первого в том, что давление чернила в неполных резервуарах всегда стабилизировано. Перед тем как присоединить СНПЧ к картриджам, нужно пережать шлейф зажимом (можно канцелярским), и заполнить контейнеры красящим веществом соответствующего цвета. После, нужно снять зажим и прокачать чернила по трубкам шлейфа, как можно ближе к Г-образным наконечникам. Для этого используйте шприц или попробуйте приподнять контейнеры СНПЧ. Затем снова пережмите шлейф зажимом.

1. Подключение СНПЧ к Canon PIXMA MG2440

Немного разделите концы трубок шлейфа, чтобы их было удобно присоединять к картриджам. Подсоедините трубки к уплотнителям в картриджах. Соединение должно осуществляться в соответствии с цветом чернила, находящегося в трубках. Трубка с чернилами черного цвета присоединяется к картриджу PG-445. Остальные подключаются к CL-446. Ориентироваться можно по пурпурному цвету. Отверстие для подключения его трубки находится выше всех. Левее от него будет отверстие для чернила голубого цвета, соответственно правее для желтого. Если трубки слишком длинные, подрежьте их, предварительно вытащив Г-образные наконечники. Установите картриджи с СНПЧ в штатные места принтера Canon. Оберните шлейф вокруг каретки и закрепите его на ее правой части при помощи специальной клипсы, посаженной на клей или крепкий двусторонний скотч.

1. Прокладка шлейфа СНПЧ внутри принтера Canon

В принципе, уже можно начинать печатать. Однако, это не совсем удобно, так как шлейф будет постоянно мешать, его нужно придерживать или отодвигать, чтобы не цеплялась каретка или бумага. Поэтому, следующий шаг, который необходимо выполнить, это правильно проложить шлейф СНПЧ по корпусу принтера:

• прикрепите клипсу вверху на внутренней стенке корпуса принтера;
• еще одну клипсу разместите на боковой панели, возле крышки отделения картриджей;
• передвиньте каретку принтера в крайнее левое положение;
• прикрепите шлейф к клипсам так, чтобы он не провисал и не был слишком натянут.

Обратите внимание, по завершению установки СНПЧ можете смело закрыть крышку отделения картриджей, так как шлейф ей абсолютно не мешает.

Установка СНПЧ на Canon PIXMA MG2440 при помощи одной клипсы

Подготовка картриджей и СНПЧ осуществляется так же, как и в основном способе. Однако шлейф прокладывается несколько иначе. Когда все будет готово, откройте крышку и установите картриджи с подключенной системой НПЧ в штатные места принтера. Затем передвиньте каретку принтера в крайнее правое положение. На крышке отделения картриджей приклейте клипсу для удерживания шлейфа СНПЧ. Прикрепить ее нужно приблизительно посредине внутренней части крышки. Закрепите шлейф так, чтобы он не провисал и не был сильно натянутым. Закройте крышку и попробуйте отпечатать тестовую страницу.

По желанию можно наклеить еще одну клипсу на передней панели основного корпуса. Значительную роль в установке СНПЧ она не играет, но внешний вид принтера будет заметно эстетичнее.

Самый надежный способ установки СНПЧ на Canon PIXMA MG2440

Третий способ установки СНПЧ на принтеры Canon отличается повышенной сложностью, но оно того стоит. Ведь система будет надежнее закреплена, что гарантированно исключит провисание шлейфа и цепляние его за каретку принтера. Чтобы установить СНПЧ этим способом, Вам потребуется собрать его с картриджами так, как показано в первом методе, и разобрать принтер следующим образом:

• снимите крышку лотка подачи бумаги;

• выкрутите два винта, удерживающие верхнюю часть принтера;

• поднимите крышку сканера и снимите защитную пластину панели управления принтером;

• отсоедините шлейфы сканера и блока управления от главной платы;

• приподнимите верхнюю часть принтера, аккуратно постукивая с торца, отсоедините ее от основного корпуса;

• пододвиньте к себе основу принтера, найдите каретку и установите ее посредине;

• на верхней части каретки прикрепите две клипсы, только прикрепите их так, чтобы шлейф СНПЧ огибал каретку после его установки;

• установите картриджи с СНПЧ в каретку принтера, таким же способом, как и ранее;

• закрепите шлейф СНПЧ в клипсах, размещенных на верхней части каретки;

• подвигайте каретку влево и вправо, проверьте, чтобы она не цеплялась за шлейф СНПЧ;

• прикрепите клипсу на внутреннюю сторону верхней части принтера, немного правее от защелки крышки отсека картриджей;

• установите верхнюю часть на принтер, подключите шлейфы блока управления и сканера, верните обратно защитную пластину панели управления;

• поверните к себе МФУ и закрепите шлейф в клипсе, которую ранее установили на внутренней стороне верхней части принтера;

• снова подвигайте каретку, чтобы отрегулировать длину шлейфа СНПЧ;

• если все хорошо, закрутите винты верхней части принтера и установите крышку лотка подачи;

• дополнительно на левой стенке приклейте еще одну клипсу и зафиксируйте в ней шлейф СНПЧ, чтобы не болтался.

Аккуратно закройте крышку отсека картриджей и можете начинать печатать. Если вдруг принтер выдает ошибку отсутствия чернила, то зажмите кнопку сброса на 10-15 секунд и дождитесь перезагрузки МФУ.

Как подключить СНПЧ к принтеру Canon PIXMA MX374/ MX434/ MX514 и Canon PIXMA MG2140/ MG3140/ MG3240/ MG3540/ MG4140/ MG4240

Подключение СНПЧ к этим принтерам осуществляется почти так же, как и к моделям описанным ранее. Но имеются некие существенные отличия, из-за небольших различий в конструкции оргтехники. В качестве основного примера возьмем принтер Canon PIXMA MG3240, в котором используются картриджи PG-440 и CL-441. Ко всем остальным моделям из списка, СНПЧ подключается аналогичным способом, так как они созданы при помощи идентичных технологий.

Установка СНПЧ на Canon PIXMA MG3240

Это руководство однозначно поможет Вам самостоятельно установить СНПЧ на МФУ Canon. Однако, чтобы достичь успеха, потребуется выполнить все пункты в соответствии с данной инструкцией.

• Вытащите картриджи PG-440 и CL-441 с принтера (если новые, то распакуйте). Снимите заводские наклейки с крышек и на месте воздушных клапанов просверлите отверстия, диаметром не более 4 мм (рекомендуется 3,7 мм). Лучше сделайте это вручную, без использования электродрели. Иначе можете нарушить герметичность расходников.

• Если картриджи не новые, дозаправьте их. Уровень чернила в них должен превышать среднее значение. На всякий случай перепроверьте наличие чернила, сделав тестовую проверку дюз печатающей головки каждого расходника.

• Смажьте просверленные отверстия быстровысыхающим клеем и вставьте в них резиновые уплотнители, которые идут в комплекте с СНПЧ. Только не заливайте клей внутрь, а немного капните на кромку отверстия.

• Отложите картриджи и возьмите СНПЧ. Первым делом пережмите канцелярским зажимом шлейф ближе к емкостям. Заполните контейнеры СНПЧ чернилами соответствующих цветов. Отожмите зажим, приподнимите контейнеры и прокачайте чернила по трубкам шлейфа как можно ближе к Г-образным наконечникам. Снова пережмите шлейф биндер-зажимом.

• Подключите СНПЧ к картриджам. Трубка с черными чернилами присоединяется к PG-440. Трубки с пурпурными, голубыми и желтыми чернилами к картриджу CL-441 соответственно. Чтобы не перепутать отверстия цветного картриджа, трубка с пурпурными чернилами подключается немного выше и ближе к контактам расходника. Ниже и левее от нее нужно подключить трубку с голубыми чернилами, правее с желтыми.

• Попробуйте установить систему в принтер. Если видите, что цветной картридж имеет перекос, тогда вытащите и аккуратно подрежьте кромку Г-образного наконечника трубки с пурпурными чернилами (или изначально просверлите отверстие немного ниже, чтобы не делать подрезку наконечника, но не забудьте запаять воздушный клапан). Только не перестарайтесь, иначе перережете трубку и нарушите герметизацию СНПЧ.

• Если картриджи с СНПЧ установились нормально, тогда проложите шлейф между двумя расходниками и передвиньте каретку в самое крайнее правое положение. На боковую часть каретки наклейте клипсу при помощи надежного двустороннего скотча или клея. Вложите в нее шлейф СНПЧ.

• Еще одну клипсу закрепите на «потолке» принтера, чуть-чуть правее от средины устройства. Передвиньте каретку в крайнее левое положение, немного натяните шлейф и заправьте его в клипсу. Теперь снова переведите каретку до упора вправо и проверьте, чтобы шлейф не был слишком натянутым и не провисал.

• Проложите шлейф через паз, предназначенный для защелкивания крышки отсека картриджей (от крышки придется избавиться).

• Вырежьте небольшую часть в передней панели корпуса принтера и выкрутите верхний винт крепления корпуса, чтобы проложить шлейф наружу к боковине принтера, на которой заранее закрепите клипсу для удерживания шлейфа.

На этом все. Чтобы убедиться в работоспособности принтера, отпечатайте несколько тестовых страниц.

Как подключить СНПЧ к принтеру Canon PIXMA MP230 и MP235

Пускай модели не самые новые, но очень популярные. В свое время доля продажи этих принтеров составила около 40% от общего значения. До сих пор многие потребители пользуются этими МФУ, и им в любой момент может понадобиться помощь в установке СНПЧ на эти модели. Поэтому, мы решили подробно описать, как подключить СНПЧ к картриджам PG-510 и CL-511, а также принцип установки системы на Canon PIXMA MP230 и MP235. В качестве примера взяли модель MP230.

Установка СНПЧ на принтер Canon PIXMA MP230

Производить установку СНПЧ не сложно, главное все правильно собрать и подготовить для подключения. В связи с этим, перед тем как приступить к присоединению системы непрерывной подачи чернила, нужно провести несколько подготовительных работ.

1. Подготовка принтера MP230 к установке СНПЧ

У этой модели очень интересная конструкция. Чтобы добраться до ее внутренних деталей, не нужно разбирать принтер. Достаточно лишь слегка приподнять за переднюю часть крышки корпуса и установить специальную подставку.

Далее найдите каретку и выставьте ее по центру МФУ. Откройте защелки, и извлеките картриджи. Затем снимите фиксатор цветного картриджа и проделайте в нем канавку. Это нужно для того, чтобы трубка с пурпурными чернилами не упиралась и не смещала угол установки картриджа. Установите фиксатор обратно.

1. Подготовка картриджей к подключению СНПЧ

Как только закончили с фиксатором, не спешите устанавливать картриджи. Для начала нужно их подготовить и соединить с системой непрерывной подачи чернила. Для этого извлеките с крышки расходников фирменную наклейку. Под ней Вы увидите отверстия воздушных клапанов. Просверлите их 3,7-миллиметровым сверлом (диапазон 3,5-4 мм). Отверстия смажьте быстровысыхающим клеем и установите прорезиненные уплотнители. Для сверления лучше не использовать электродрель, так как можете нарушить герметизацию картриджей.

1. Подготовка СНПЧ к присоединению картриджей

Прежде всего, нужно пережать шлейф каким-либо зажимом (можно канцелярским биндером). Теперь закройте воздушные клапаны на емкостях СНПЧ (маленькие отверстия). Заполните контейнеры чернилами соответствующего цвета и надежно закройте их специальными крышечками. Теперь можно открыть клапана и установить на их место воздушные фильтры. Важно соблюсти именно такой порядок, иначе система не будет работать. Затем отожмите зажим и прокачайте чернила по трубкам шлейфа. Как только красящее вещество доберется до Г-образных наконечников, снова установите зажим на шлейф СНПЧ.

1. Подключение СНПЧ к принтеру Canon PIXMA MP230

Сразу присоединяем СНПЧ к расходникам. Для этого наконечник каждой трубки вставьте в соответствующие уплотнители, которые ранее были установлены на картриджи. Трубка с черными чернилами подводится к PG-510. Остальные к CL-511. Трубка с пурпурными чернилами, подключается немного выше (именно для нее пилили канавку в фиксаторе). Отверстие левее от нее, предназначено для трубки с чернилами голубого цвета, правее – для штуцера с желтым красящим веществом. Если патрубки слишком длинные их можно немного подрезать (наконечники легко переставляются).

Только после всего сказанного выше вставляем картриджи с СНПЧ в принтер. Далее уложите шлейф между расходниками и протяните его вдоль лицевой части цветного картриджа и защелкните его фиксатор. Следом за ним защелкните крышечку расходника с черными чернилами.

Отведите каретку принтера в крайнее левое положение, чтобы не мешала. Теперь возьмите клипсу и приклейте ее на нижнем изгибе лотка приема бумаги, ближе к правому боку принтера. Закрепите в ней шлейф немного в натянутом состоянии. Подвигайте каретку и посмотрите, чтобы шлейф не цеплялся и не провисал.

Под панелью управления принтером крепим еще одну скобу. Аккуратно перегибаем шлейф и протягиваем его по нижней части принтера и крепим его в этой клипсе. На этом все. Чтобы удостовериться в работе СНПЧ, осуществите тестовую печать нескольких изображений.

Источник

Как установить СНПЧ на Canon MP230, MP250, MP280, MP495 и другие подобные устройства

В этой статье я бы хотел поделится впечатлениями об устройстве Canon MP230 и рассказать о своем методе установки СНПЧ на данный аппарат.

И так, берем коробку

Комплектация устройства стандартная: несколько мануалов, кабель питания, диск с драйверами и два картриджа. К сожалению, Canon в отличии от Samsung не считает нужным комплектовать свои устройства USB кабелем.

Как видно, MP230 использует хорошо знакомые картриджи CL-511 и PG-510

Так выглядит устройство сверху, как видите, есть некоторые отличия по сравнению, скажем, с MP280

Во первых на панели управления отсутствует сегментный дисплей — об ошибках устройство может сообщать только количеством миганий индикаторов. Так же убраны кнопки дополнительных функций, как копирование с использованием фотобумаги А4 или 10х15. Вообщем полный минимализм

Держатель лотка бумаги не выдвигается, а просто откидывается назад

Спереди MP230 внешним видом скорее напоминает принтер, чем многофункциональное устройство.

Для того, чтобы поднять верхнюю крышку с блоком сканера и получить доступ к картриджам, необходимо справа снизу пальцем поднять вверх фиксатор верхней части

Под блоком сканера у нас все стандартно, как у любого устройства использующего 510 и 511 картриджи

Блок сканера, по крайней мере внешне, несколько отличается от того же MP280. Заявленная скорость печати у MP230 так же ниже, что и подтвердилось на практике. Видимо, в этом виновата электроника MP230, так как механика и картриджи у обоих устройств идентичны.

Вообщем устройство с максимально обрезанным функционалом. Но это не означает — максимально удешевленное.

Теперь поговорим об установке СНПЧ.

Берем картриджи, снимаем с них верхнюю наклейку и просверливаем в них отверстия. Обратите внимание, что в цветном картридже отверстие для красного цвета необходимо сверлить на по отверстию воздухозаборника, а чуть ниже. Но сильно отступать от отверстия воздухозаборника вниз не нужно, что бы не повредить перегородку между емкостями с чернилами разных цветов. Если сверлить по отверстию воздухозаборника, то L-коннектор красного цвета, будет мешать плотному закрытию крышки отсека картриджа и, как следствие, контакт площадки картриджа с кареткой будет отсутствовать. Картридж не будет оприделятся.

Вставляем в картриджи силиконовые уплотнители и обязательно герметизируем отверстие воздухозаборника красного цвета

Подключаем шлейф снпч к картриджам

Прокладываем шлейф, как показано на рисунке

Что бы шлейф со временем не сместился — проклеиваем сверху скотчем

Приклеиваем фиксатор, перемещаем каретку из края в край рукой, следя за тем, что бы ей ничего не мешало, в противном случае регулируем шлейф по длине
